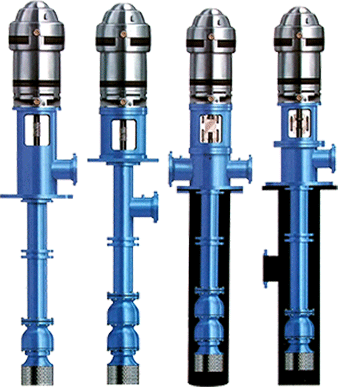

RJC長軸深井泵

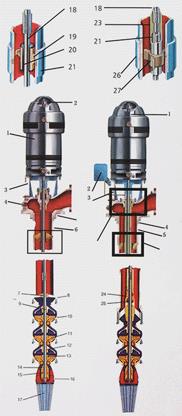

長軸深井泵內部結構
1.電機：深井泵專用電機（YLB），或實心軸能夠承受軸向力的Y系列電機。
2.調整螺母：精確調節葉輪軸向位置獲得最佳性能。
3.泵座：重載型結構，方便填料箱的安裝。
4.預潤絲堵。
5.進水法蘭：有螺紋和法蘭兩種聯接形式。
6.上短管：法蘭式，方便進水法蘭直接旋入。
7.上殼軸承。
8.出水殼：細晶粒鑄件，螺紋和法蘭兩種聯接形式。
9.葉輪軸：高強度不銹鋼材質，拋光處理。
10.中殼：流道光滑，摩擦小，效率高。
11.中輪：與中殼配合設計，高效區范圍寬；精密的校平衡，保證運行平穩。
12.中殼軸承：銅軸承或耐磨橡膠軸承。工作可靠，壽命長。
13.錐套。
14.防砂環：保護下殼軸承，防止砂粒積聚。
15.下殼軸承：銅軸承，油脂填充，長期無故障運行。
16.下殼：將濾水管中的液體均勻地引向葉輪，有效減少水力損失。
17.濾水管/濾水網：濾水管長度適宜，以達最佳進水狀態。濾水網能有效過濾大顆粒。
18.傳動軸。
19.軸承支架。
20.支架軸承：帶水槽結構設計，沖砂迅速。
21.揚水管，聯管器：法蘭聯接，方便安裝，定位準確。
22.儲液箱：保證充足的液體潤滑。
23.導管：將揚水管內的液體與導管內的潤滑液體分隔開。
24.導管連接器。
25.橡膠密封件。
26.連管支撐器。
27.支撐架。
